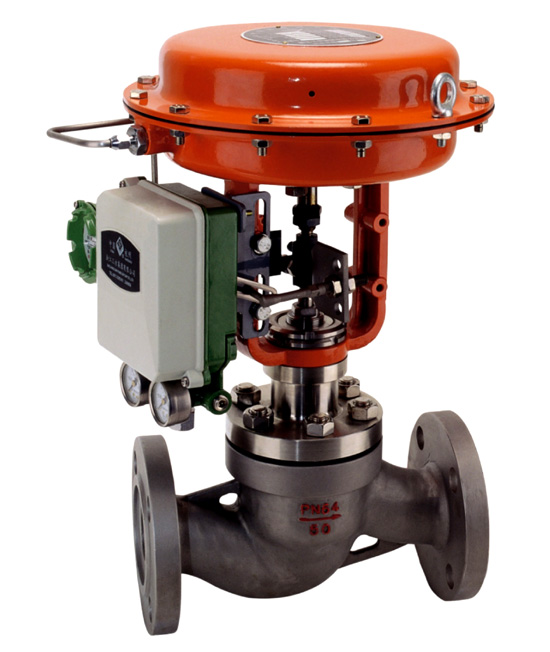

單座氣動薄膜調節閥

名稱:單座氣動薄膜調節閥
型號:ZMAP
口徑:DN25～300（mm）
壓力:PN1.6～6.3（MPa）
材質:鑄鋼、不銹鋼

一、ZMAP型單座氣動薄膜調節閥產品說明：
我公司ZMAP型單座氣動薄膜調節閥：由氣動薄膜執行機構和調節閥兩大部分組成，它與氣動調節器，減壓閥及其他儀表配合使用，達到控制管道內的溫度、壓力、液位、流量等工藝參數。單座調節閥具有易密封，泄漏量小的優點，但平衡力較大，故工作壓差不宜過高。雙座調節閥具有流量系數大，不平衡力較小的特點，因而使用廣泛。
二、ZMAP型單座氣動薄膜調節閥產品特點：
1.單座氣動薄膜調節閥具有易密封，泄漏量少的特點，但不平衡力較大，故工作壓差不宜過高。
2.單座氣動薄膜調節閥具有額定流量系數大，不平衡力小等優點，因而被廣泛使用。

三、ZMAP型單座氣動薄膜調節閥產品性能參數：
ZMAP 型單座氣動薄膜調節閥主要性能參數

DN/mm	PN	環境溫度/℃	固有流量特性	氣源大壓力/MPa
25~300	16, 40, 63	-30~60	直線、等百分比	0.25

DN mm	流通能力 C		行程mm	配用執行器型號	灰鑄鐵閥			鑄鋼和鑄不銹鋼閥
	單座	雙座			PN	工作壓力 Mpa	介質溫度 ℃	PN	工作壓力Mpa	介質溫度℃
	單座	雙座			PN	工作壓力 Mpa	介質溫度 ℃	PN	工作壓力Mpa
25	8	10	16	ZMA-2	16	16	≤200	40	40	≤250
32	12	16	16	ZMA-2				63	63	（普通上閥蓋）
40	20	25	25	ZMA-3						≤450
50	32	40	25	ZMA-3						（帶散熱片上閥蓋）
65	50	63	40	ZMA-4
80	80	100
100	120	160
125	200	250	60	ZMA-5
150	280	400
200	450	630
250		1000	100	ZMA-6
300		1600	100	ZMA-6

四、ZMAP型單座氣動薄膜調節閥產品外形及結構尺寸：
ZMAP 型 PN16 單座氣動薄膜調節閥主要外形及結構尺寸

DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

五、ZMAP型單座氣動薄膜調節閥主要外形及結構尺寸

DN	L	D	D1	D2	f	D3	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	2	58	4	16	4×Φ14	117	570	676
32	210	135	100	78	2	66	4	18	4×Φ18	120	573	679
40	230	145	110	85	3	76	4	18	4×Φ18	139	645	751
50	255	160	125	100	3	88	4	20	4×Φ18	144	650	756
65	285	180	145
