襯膠三通隔膜閥
名稱:襯膠三通隔膜閥
型號:G49J
口徑:DN25-80mm
壓力:PN(MPa) 0.6 1.0 1.6
材質:灰鑄鐵、鑄鋼、不銹鋼
一、G49J三通襯膠隔膜閥概述：
我公司G49J三通襯膠隔膜閥，G49J-10型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、 液態金屬和放射性流體等流體的流動。
G49J三通襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕,隔膜閥是一種特殊形式的截止閥。
G49J三通襯膠隔膜閥產品型號： G49J-6、G49J-10、G49J-6Q、G49J-10Q、G49J-6C、G49J-10C、G49J-6P、G49J-10P
產品關鍵字：三通襯膠隔膜閥, 襯膠隔膜閥, 三通隔膜閥, 隔膜閥
二、G49J三通襯膠隔膜閥產品標準：
| 設計標準 | GB12239 |
| 結構長度 | JB1688/GB12221 |
| 法蘭標準 | JB78 |
| GB4216 | |
| 檢驗試驗 | GB/T13927 |
| 驅動方式 | 手動、電動、氣動、常閉型、常開型 |
三、G49J三通襯膠隔膜閥主要零部件材料表
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低不銹鋼耐酸鑄鋼 | ||
| Z | C | P | R | P | R | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 35 | 1cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) | |||||
| 4 | 隔膜 | FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠） | |||||
| 5 | 支架 | WCB | CF8 | CF8 | |||
| 6 | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 7 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 手輪 | WCB | WCB | WCB | |||
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
四、G49J三通襯膠隔膜閥結構特點：
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
G49J,G49J三通襯膠隔膜閥
G49J-10,G49J-10三通襯膠隔膜閥

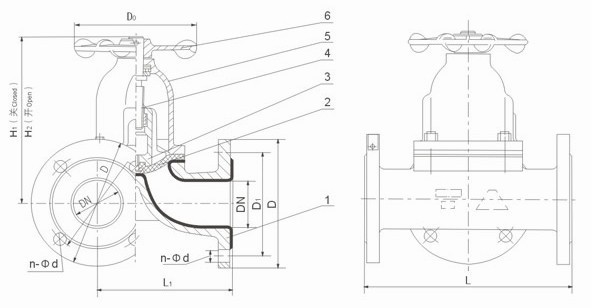

五、G49J三通襯膠隔膜閥結構尺寸:
|
DN mm |
公稱壓力 MPa |
工作壓力 MPa |
L (mm) |
D (mm) |
D1 (mm) |
n-φd (mm) |
F (mm) |
H1 (mm) |
H2 (mm) |
D0 (mm) |
質量 |
| 25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
| 32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
| 40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
| 50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
| 65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
| 80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5 |
