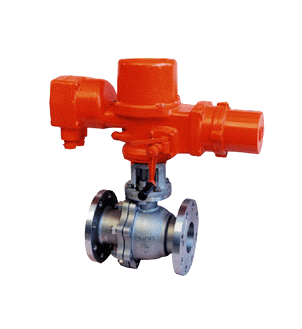

電動開關球閥
名稱:電動開關球閥
型號:Q941F
口徑:DN15-300
壓力:1.6MPa-6.4MPa
材質:鑄鐵、鑄鋼、不銹鋼
電動開關球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。
主要外形和連接尺寸：
|
Q941F-16 |
||||||||||
|
通徑DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
|
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
|
25 |
1″ |
150 |
115 |
85 |
65 |
4-Φ14 |
16 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
|
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
20 |
3 |
300 |
255 |
|
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
20 |
3 |
325 |
255 |
|
100 |
4″ |
280 |
215 |
180 |
156 |
8-Φ18 |
22 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
245 |
210 |
184 |
8-Φ18 |
22 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
280 |
240 |
211 |
8-Φ22 |
24 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
335 |
295 |
266 |
12-Φ22 |
24 |
3 |
460 |
255 |
主要外形和連接尺寸：
|
Q941F-16 |
||||||||||
|
通徑DN |
L |
D |
K |
D1 |
n-Φd |
b |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
15 |
1/2″ |
130 |
95 |
65 |
46 |
4-Φ14 |
14 |
2 |
190 |
196 |
|
20 |
3/4″ |
140 |
105 |
75 |
56 |
4-Φ14 |
16 |
2 |
195 |
196 |
|
25 |
1″ |
150 |
115 |
85 |
64 |
4-Φ14 |
16 |
2 |
210 |
196 |
|
32 |
1 1/4″ |
165 |
135 |
100 |
76 |
4-Φ18 |
18 |
3 |
220 |
196 |
|
40 |
1 1/2″ |
180 |
145 |
110 |
84 |
4-Φ18 |
18 |
3 |
230 |
196 |
|
50 |
2″ |
200 |
160 |
125 |
99 |
4-Φ18 |
20 |
3 |
265 |
196 |
|
65 |
2 1/2″ |
220 |
180 |
145 |
118 |
4-Φ18 |
22 |
3 |
300 |
255 |
|
80 |
3″ |
250 |
195 |
160 |
132 |
8-Φ18 |
24 |
3 |
325 |
255 |
|
100 |
4″ |
280 |
235 |
190 |
156 |
8-Φ22 |
24 |
3 |
350 |
255 |
|
125 |
5″ |
320 |
270 |
220 |
184 |
8-Φ26 |
26 |
3 |
375 |
255 |
|
150 |
6″ |
360 |
300 |
250 |
211 |
8-Φ26 |
28 |
3 |
420 |
255 |
|
200 |
8″ |
400 |
360 |
310 |
274 |
12-Φ26 |
30 |
3 |
460 |
255 |
