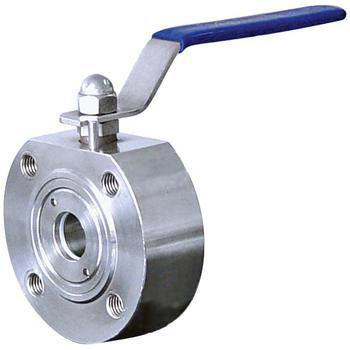

Q71F意大利式超短型對夾式球閥
名稱:Q71F意大利式超短型對夾式球閥
型號:Q71F
口徑:DN15-DN200
壓力:PN16-40
材質:鑄鋼、不銹鋼
一、Q71F意大利式超短型對夾式球閥詳細資料：
產品型號：Q71F
產品名稱：意大利式超短型球閥
產品特點：滬貢牌Q71F對夾連接球閥具有結構緊湊、體積小、重量輕、 密封性能好、啟閉靈活對夾連接球閥良好的保溫保冷特性既能有效防止管路中粘稠介質凝固，又能降低管路中介質熱量的損失。
滬貢牌對夾球閥可裝上相應的電動及氣動裝置,以實現遙控或自動控制。適用于石油、化工、冶金、制藥、食品等各類系統中。應用規范公稱壓力：1.6-2.5MPa 適用溫度范圍：-20~232℃-350℃ 適用介質：水、
| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 球 | 不銹鋼 316/304 | 不銹鋼SS304 |
| 密封墊 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| 閥桿 | 不銹鋼 316/304 | 不銹鋼SS304 |
| 填料 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| 定位鎖 | 不銹鋼304 | 不銹鋼304 |
| 手柄 | 不銹鋼304 | 不銹鋼304 |
| 發紺螺母 | 不銹鋼304 | 不銹鋼304 |
| 填料壓蓋 | 不銹鋼304 | 不銹鋼304 |
| 手柄套 | 塑料 | 塑料 |
| 密封瓶帽 | 不銹鋼 316/304 | 不銹鋼SS304 |
| 墊圈 | 聚四乙烯PTFE | 聚四乙烯PTFE |
| SIZE | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" | 5" | 6" |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 79 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 44 | 44 | 44 | 48 | 48 | 48 | 48 | 88 | 88 | 88 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
注：其中6″、8″閥體為兩段式超短型結構。
