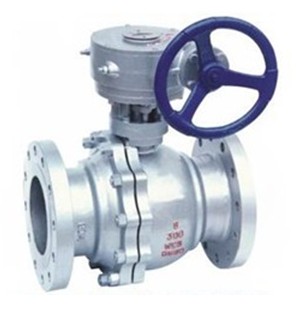

美標蝸輪法蘭球閥
名稱:美標蝸輪法蘭球閥
型號:Q341F
口徑:DN15～200
壓力:1.6-10.0MPa
材質:鑄鋼、不銹鋼、鉻鉬鋼等
一、Q341F美標蝸輪法蘭球閥標準 STD （防火、防靜電 Fire Protection）：
|
球閥類型 |
DesignManufacture |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
對分式法蘭球閥 |
BS5351 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.34 |
API1598 |
|
固定式法蘭球閥 |
API 6D |
API16D |
二、Q341F美標蝸輪法蘭球閥壓力試驗 Pressure Test：
|
公稱壓力PN(Lb) |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5-0.7 |
60-100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
三、Q341F美標蝸輪法蘭球閥主要零件材料及性能：
|
閥體 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
球 |
2Cr13 |
304 |
316 |
304L |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
304L |
316L |
|
閥座 |
聚四氟乙烯 不銹鋼/聚四氟乙烯 對位聚苯 |
||||
|
墊片 |
聚四氟乙烯 不銹鋼/柔性石墨 齒型墊片 |
||||
|
閥桿座 |
聚四氟乙烯 不銹鋼/柔性石墨 |
||||
|
填料 |
聚四氟乙烯 增強柔性石墨 |
||||
|
填料壓蓋 |
WCB |
304 |
316 |
304L |
316L |
|
溫度 |
≤150 |
||||
|
介質 |
水 油品 蒸汽 醋酸類 硝酸類 |
||||
四、Q341F美標蝸輪法蘭球閥規格主要尺寸和重量：
|
DN |
150Lb 150LbP 150LbR |
重量Weight |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.5 |
4-15 |
59 |
130 |
2.2 |
|
20 |
3/4 |
117 |
98 |
70 |
43 |
11.5 |
4-15 |
63 |
130 |
3.0 |
|
25 |
1 |
127 |
108 |
79.5 |
51 |
12 |
4-15 |
75 |
160 |
4.5 |
|
32 |
11/4 |
140 |
117 |
89 |
64 |
13 |
4-15 |
75 |
160 |
5.5 |
|
40 |
11/2 |
165 |
127 |
98.5 |
73 |
15 |
4-15 |
95 |
230 |
7.0 |
|
50 |
2 |
178 |
152 |
120.5 |
92 |
16 |
4-19 |
107 |
230 |
9.5 |
|
65 |
11/2 |
190 |
178 |
139.7 |
105 |
18 |
4-19 |
142 |
400 |
15 |
|
80 |
3 |
203 |
190 |
152.5 |
127 |
19 |
4-19 |
152 |
400 |
19 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-19 |
178 |
700 |
33 |
|
125 |
5 |
256 |
254 |
215.9 |
186 |
24 |
8-22 |
252 |
1100 |
58 |
|
150 |
6 |
394 |
279 |
241.5 |
261 |
26 |
8-22 |
272 |
1100 |
93 |
|
200 |
8 |
457 |
343 |
298.5 |
270 |
29 |
8-22 |
342 |
1500 |
160 |
|
250 |
10 |
533 |
406 |
362 |
324 |
31 |
12-25 |
345 |
1500 |
|
