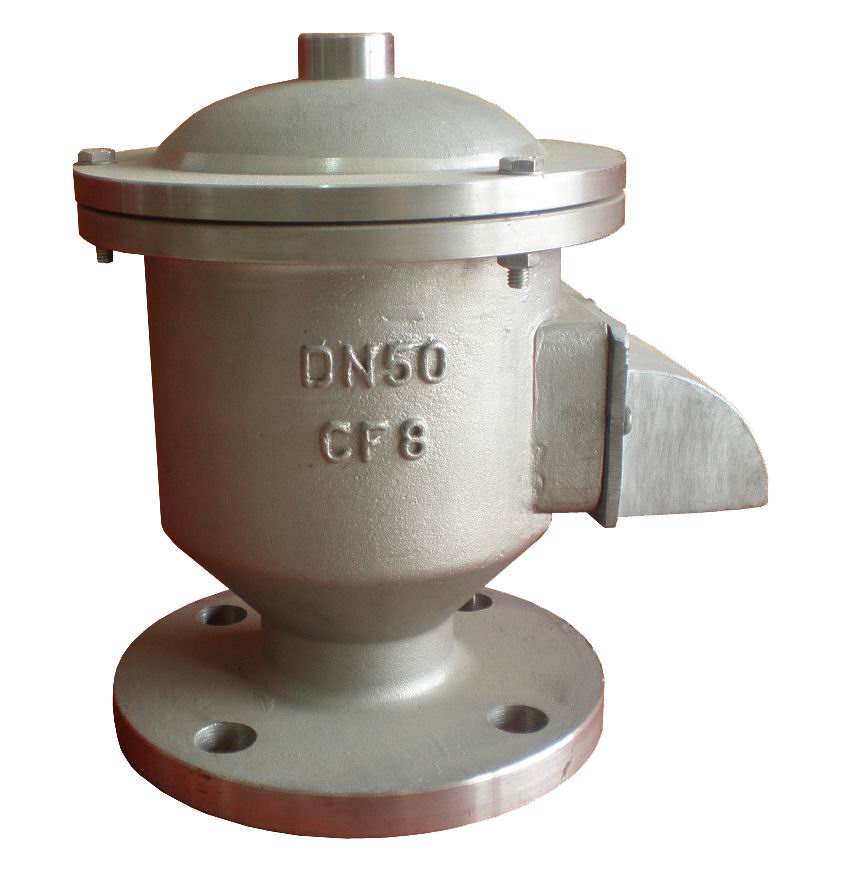

不銹鋼全天候呼吸閥
名稱:不銹鋼全天候呼吸閥
型號:GFQ-2
口徑:DN25-250
壓力:1.6MPa-4.0MPa
材質:鑄鐵、鑄鋼、不銹鋼
我公司GFQ-2型不銹鋼全天候呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,該產品設計合理,結構簡單,使用方便;是儲罐的必備產品,不可缺少。
不銹鋼全天候呼吸閥的性能及特點：
新型全天候呼吸閥殼體選用鑄鐵、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，安全方便；
新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
不銹鋼全天候呼吸閥的適用范圍：
新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。 可與新型波紋阻火器配套使用。
不銹鋼全天候呼吸閥的使用說明：
呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會(huì )把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
不銹鋼全天候呼吸閥的維護與保養：
為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。
此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢后，一切正常可重新使用。
不銹鋼全天候呼吸閥的主要技術參數：
|
A級正壓 |
355Pa (36毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
B級正壓 |
980Pa (100毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
C級正壓 |
1765Pa (180毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
不銹鋼全天候呼吸閥的零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度℃ |
-30~60 |
國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸（毫米） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
DN25 |
70 |
100 |
115 |
180 |
4×10 |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN80 |
150 |
185 |
213 |
260 |
4×16 |
|
DN100 |
170 |
205 |
265 |
290 |
4×16 |
|
DN150 |
225 |
260 |
305 |
330 |
8×16 |
|
DN200 |
280 |
315 |
355 |
350 |
8×16 |
|
DN250 |
335 |
370 |
420 |
400 |
12×16 |
