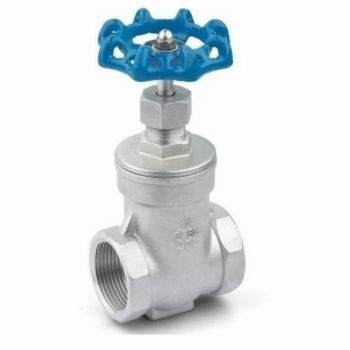

不銹鋼內螺紋閘閥
名稱:不銹鋼內螺紋閘閥
型號:Z15W
口徑:10-50mm
壓力:1.0～1.6MPa
材質:不銹鋼304 316
一、Z15W不銹鋼內螺紋閘閥產品概述：
我公司Z15W不銹鋼絲扣閘閥
1、產品特征：
2、 公稱壓力：2.5MPa
3、適用溫度范圍：-20～232℃～350℃
4、適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
5、螺紋類型：G.NPT.BSPT.BSP.DIN259/2999

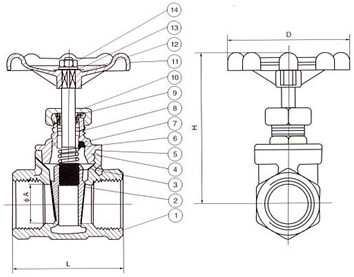

二、Z15W不銹鋼內螺紋閘閥主要尺寸：
| SIZE | 1/2" | 3/4" | 1" | 1 1 /4" | 1 1 /2" | 2" |
| A | 15 | 20 | 25 | 32 | 40 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
四、Z15W不銹鋼內螺紋閘閥主要材料：
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閘板 | 不銹鋼CF8M/CF8 |
| 3 | 閥桿 | 不銹鋼SS316/304 |
| 4 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯 |
| 6 | 止推墊片 | 不銹鋼SS304 |
| 7 | 閥桿架 | 不銹鋼SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯 |
| 9 | 螺母 | 不銹鋼SS304 |
| 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
| 11 | 手輪 | 鋁合金 |
| 12 | 銘牌 | 鋁 |
| 13 | 手輪墊片 | 不銹鋼SS304 |
| 14 | 手輪螺母 | 不銹鋼Ss304 |
