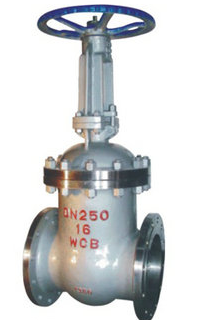

Z42H雙閘板閘閥
名稱:Z42H雙閘板閘閥
型號:Z42H
口徑:DN50-600
壓力:1.6～10.0MPa
材質:鑄鋼、不銹鋼等
一、Z42H雙閘板閘閥產品介紹：
我公司閘閥又稱閘板閥或閘門閥，應用廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。閘閥具有以下優點：1、流體阻力小,密封面受介質的忡刷和侵蝕小。2、開閉較省力。3、介質流向不受限制,不擾流、不降低壓力。4、形體簡單,結構長度短，制造工藝性好，適用范圍廣。
|
設計與制造 |
GB/T12234JB/T3595 |
|
結構長度 |
GB/T12221 |
|
法蘭連接尺寸 |
GB9113JB/T79 |
|
檢驗與試驗 |
JB/T3595JB/T9092 |
|
壓力與溫度基準 |
JB/T3595ANSIB16.34 |
二、Z42H雙閘板閘閥產品性能規范
|
公稱壓力 |
100 |
|
|
強度試驗 |
MPa |
15.0 |
|
密封試驗 |
11.0 |
|
|
上密封試驗 |
11.0 |
|
|
氣體密封試驗 |
0.6 |
|
三、Z42H雙閘板閘閥主要零件材料及使用范圍
|
產品型號 |
Z42Y-100Z942Y-100 |
Z42Y-100VZ942Y-100V |
|
閥體 |
WCB |
WC6/WC9 |
|
閥蓋 |
WCB |
12Cr1MoV |
|
閥桿 |
38CrMoAlA |
25Cr2MoV |
|
閘板 |
25/WCB |
WC6/WC9 |
|
萬向頂 |
38CrMoAlA |
38CrMoAlA |
|
螺栓 |
B7 |
25Cr2MoV |
|
適用介質 |
水，汽，油品等 |
水，汽，油品等 |
|
高工作溫度 |
425℃ |
550/590℃ |
四、Z42H雙閘板閘閥主要連接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
| 公稱壓力 PN(MPa) | 公稱通徑 | 連接尺寸mm | 外形尺寸mm | 重量 Kg | |||||||||
| D | D1 | D2 | D6 | b | F1 | f | Z-d | L | W | H | |||
| 10 | 100 | 265 | 210 | 172 | 150 | 38 | 4．5 | 3 | 8-30 | 350 | 360 | 575 | 88 |
| 125 | 310 | 250 | 210 | 176 | 42 | 4．5 | 3 | 8-34 | 400 | 400 | 725 | 168 | |
| 150 | 350 | 290 | 250 | 204 | 46 | 4．5 | 3 | 12-34 | 450 | 500 | 758 | 235 | |
| 200 | 430 | 360 | 312 | 260 | 54 | 4．5 | 3 | 12-41 | 550 | 600 | 898 | 338 | |
| 225 | 470 | 400 | 352 | 287 | 56 | 4．5 | 3 | 12-41 | 650 | 600 | 1028 | 521 | |
| 250 | 500 | 430 | 382 | 313 | 60 | 4．5 | 3 | 12-41 | 650 | 640 | 1049 | 558 | |
| 300 | 585 | 500 | 442 | 364 | 70 | 4．5 | 4 | 16-48 | 750 | 540 | 1208 | 686 | |
