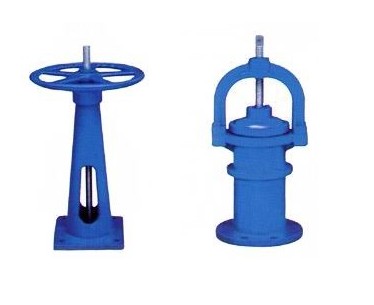

PNF型排泥閥
名稱:PNF型排泥閥
型號:PNF
口徑:DN150-500
壓力:1.0-1.6MPa
材質:鑄鐵
一、PNF型排泥閥用途
我公司PNF型排泥閥又名蓋閥，一般常用于城市水廠、污水處理廠的沉淀池底排放污泥用。PNF型排泥閥的適用介質為污水，介質旳溫度一般應小于50℃,其工作水深小于10米。
二、PNF型排泥閥結構特點
閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力小；螺桿及密封面采用錫青銅，耐腐、耐磨。可與手電兩用啟半閉機配套使用進行微機控制。

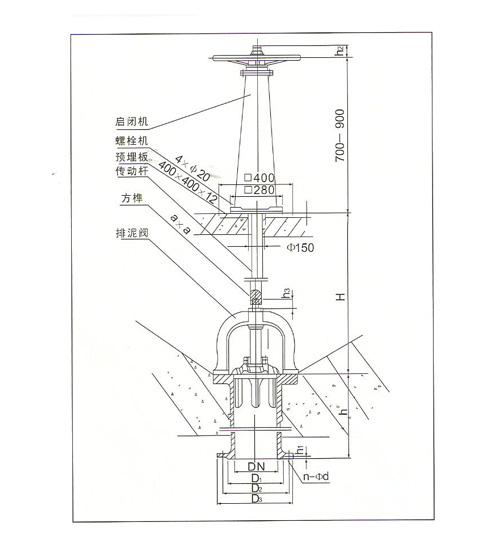

三、PNF型排泥閥主要外形及連接尺寸表
| 型號 | 口徑DN | D2 | D1 | D | h | H1 | h2 | h3 | n-φd | Q+Q |
| PNF-150 | 150 | 217 | 247 | 285 | 200 | 3 | 30 | 45 | 8-18 | 22×22 |
| PNF-200 | 200 | 256 | 299 | 342 | 200 | 3 | 30 | 45 | 8-18 | 22×22 |
| PNF-300 | 300 | 362 | 414 | 464 | 300 | 4 | 45 | 45 | 10-21 | 25×25 |
| PNF-400 | 400 | 466 | 524 | 582 | 450 | 4 | 60 | 60 | 12-28 | 25×25 |
| PNF-500 | 500 | 572 | 639 | 706 | 450 | 4 | 60 | 60 | 12-28 | 28×28 |
