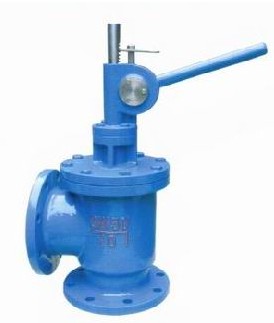

SD44X手動排泥閥
名稱:SD44X手動排泥閥
型號:SD44X
口徑:DN40-300
壓力:1.0-1.6MPa
材質:鑄鐵、鑄鋼、不銹鋼
一、SD44X手動排泥閥工作原理：
我公司SD44X手動排泥閥是由主閥、齒輪箱、齒條手柄、擋位等組成。工作時只要把手柄往下按定位就可以開啟，相反就快速關閉。
二、SD44X手動排泥閥技術參數：
公稱壓力：PN1.0MPa
適用介質：水，污水，泥沙
適用溫度：常溫
閥體齒輪材料：HT200
閥桿材料：不銹鋼
閥瓣材料：襯膠板NBR
三、SD44X手動排泥閥外形尺寸，法蘭連接尺寸：
|
公稱通徑 DN（mm） |
主要尺寸 | |||||
| H | L1 | L2 | D | D1 | Z-d | |
| 80 | 450 | 135 | 125 | 195 | 160 | 4-18 |
| 100 | 490 | 165 | 125 | 215 | 180 | 8-18 |
| 150 | 670 | 205 | 148 | 280 | 240 | 8-23 |
| 200 | 760 | 220 | 185 | 335 | 295 | 8-23 |
| 250 | 825 | 260 | 205 | 390 | 350 | 12-23 |
