傘齒輪截止閥
名稱:傘齒輪截止閥
型號:J441
口徑:DN15-500
壓力:1.6-10.0MPa
材質:鑄鋼、不銹鋼等
不銹鋼傘齒輪截止閥概述：
不銹鋼傘齒輪截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
性能規范：
|
閥體材料 Body material |
公稱壓力 Nominal Pressure (MPa) |
工作溫度 Working temperature (℃) |
適用介質 Media available |
|
| 碳鋼 | 10.0 | ≤425 | 水、油品、蒸汽 | |
| 不銹鋼 | P | 10.0 | ≤200 | 硝酸類 |
| R | 醋酸類 | |||
| 鉻鉬鋼 | 10.0 | ≤550 | 油品、蒸汽 | |
閥體材料：碳鋼、WCB、Cr5Mo、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、CF3、CF8、CF3M、CF8M等。
|

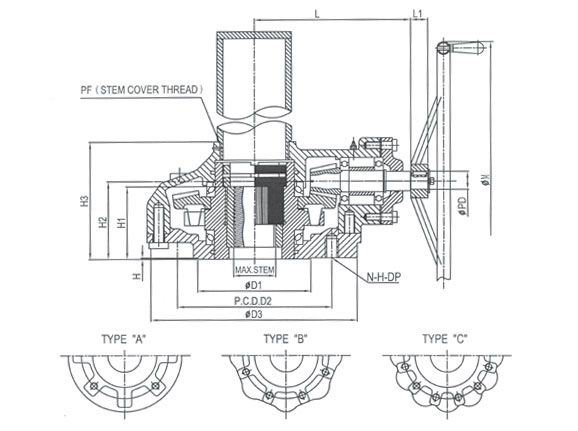

型號 TYpe |
公稱壓力 Nominal Pressure (MPa) |
尺寸 Dimensions (mm) |
||||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | ||||||||||
|
10.0 | L | 300 | 340 | 380 | 430 | 500 | 550 | ||||||||
| H | 550 | 650 | 697 | 770 | 880 | 980 | ||||||||||
| Do | 280 | 320 | 400 | 400 | 450 | 450 | ||||||||||
|
重量 (kg) |
75 | 90 | 103 | 162 | 240 | 270 | ||||||||||
