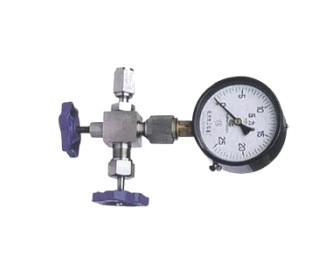

壓力表針型閥
名稱:壓力表針型閥
型號:J29H/W
口徑:M14×1.5|M20×1.5
壓力:1.6MPa-32.0MPa
材質:鑄鋼、不銹鋼
一、J29H/W壓力表針型閥主要零部件材料：
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J29H/W-320 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀、柔性石墨 |
碳鋼 |
優質碳鋼 |
|
|
J29H/W-320P |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
||
二、J29H/W壓力表針型閥主要性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力 |
工作溫度 |
適用介質 |
||
|
殼體 (MPa) |
密封 |
密封 (氣) |
|||||
|
J29H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J29H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
三、J29H/W壓力表針型閥主要外型及連接尺寸：
|
型號 |
公稱直徑 |
尺寸 |
重量(Kg) |
|||||||
|
L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
|||
|
J29H/W-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1.0 |
|
J29H/W-320 |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1.0 |
