對夾式消聲止回閥
名稱:對夾式消聲止回閥
型號:H71X
口徑:DN40-250
壓力:1.6MPa
材質:鑄鐵、鑄鋼、不銹鋼
一 、 H71XT系列對夾式消聲止回閥概述：
我公司H71XT系列對夾式消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。 該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平 安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。
二 、 H71XT系列對夾式消聲止回閥安裝說明：
１、安裝前請核對該閥門的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查閥體標示紅色箭頭與管線水流方向是否一致。
３、夾緊閥門時，各螺栓擰緊用力均衡，使閥門受力一致，并且?jiàn)A緊力不要過大。
三、 H71XT系列對夾式消聲止回閥主要性能、規范：
|
公稱壓力 |
實驗壓力 |
工作壓力 |
適用溫度 |
適用介質 |
|
|
強度 |
密封 |
||||
|
1.6 |
2.4 |
1.76 |
1.6 |
80 |
水 |
四、 H71XT系列對夾式消聲止回閥主要零件材料：
|
零件名稱 |
閥體、閥蓋、閥瓣 |
密封墊 |
閥軸、壓蓋 |
彈簧 |
|
材料 |
鑄鐵 |
丁腈橡膠 |
黃銅 |
不銹鋼 |

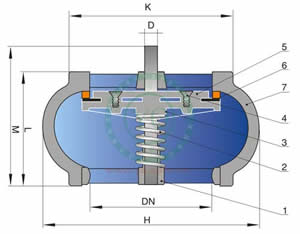

五、 H71XT系列對夾式消聲止回閥對夾升降止回閥主要尺寸及重量：
|
公稱通經
ＤＮ（mm） |
尺寸 |
重量
（kg） |
|||
|
Ｌ |
Ｄ |
Ｄ |
螺栓 |
||
|
40 |
62 |
105 |
85 |
4-M16×150 |
2.3 |
|
50 |
67 |
127 |
105 |
4-M16×150 |
2.5 |
|
65 |
73 |
139 |
120 |
4-M16×150 |
4 |
|
80 |
80 |
152 |
135 |
8-M16×160 |
5.2 |
|
100 |
102 |
172 |
155 |
8-M16×190 |
7.5 |
|
125 |
120 |
225 |
185 |
8-M16×230 |
13.5 |
|
150 |
140 |
232 |
210 |
8-M20×240 |
17.5 |
|
200 |
165 |
286 |
265 |
12-M20×260 |
27 |
|
250 |
210 |
350 |
320 |
12-M22×310 |
56 |
|
300 |
260 |
430 |
|
|
|
