HGS.07型管道網型阻火器
名稱:HGS.07型管道網型阻火器
型號:HGS.07
口徑:DN20-DN600
壓力:1.6MPa-4.0MPa
材質:鑄鋼、不銹鋼[304L/R、316L/R]
| 一、HGS.07型管道網型阻火器產品適用范圍概述： |
|
HGS.07管道網型阻火器，又名散熱放空型管道阻火器，適用于管道、儲存閃點低于28℃甲類、油品、氫氧液化類和閃點低于60℃。HGS.07管道網型阻火器是專用于加熱爐的燃料氣管道上。應安裝在燃料氣進入噴嘴前的燃料氣管道上，以防止回火。 當噴嘴回火時，阻火器內金屬網由于器壁效應轉化為熱能使火焰熄滅，防止因回火而引起燃料氣管道內爆炸的危險。 |
| 二、HGS.07型管道網型阻火器產品技術要求: |
|
1、阻爆性能合格，連接十三次試驗每次都能阻火。

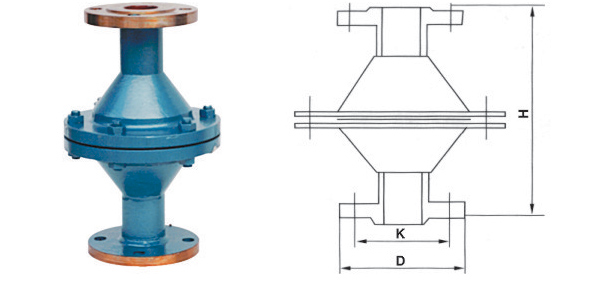

三、HGS.07型管道網型阻火器結構圖：
|
| 四、HGS.07型管道網型阻火器主要外形連接尺寸： |
| 規格DN | 尺寸 | ||
| D | K | H | |
| 20 | 105 | 105 | 309 |
| 25 | 115 | 115 | 309 |
| 32 | 135 | 135 | 347 |
| 40 | 145 | 145 | 357 |
| 50 | 160 | 160 | 351 |
| 65 | 180 | 180 | 435 |
| 80 | 195 | 195 | 441 |
| 100 | 215 | 215 | 437 |
| 150 | 280 | 280 | 490 |
